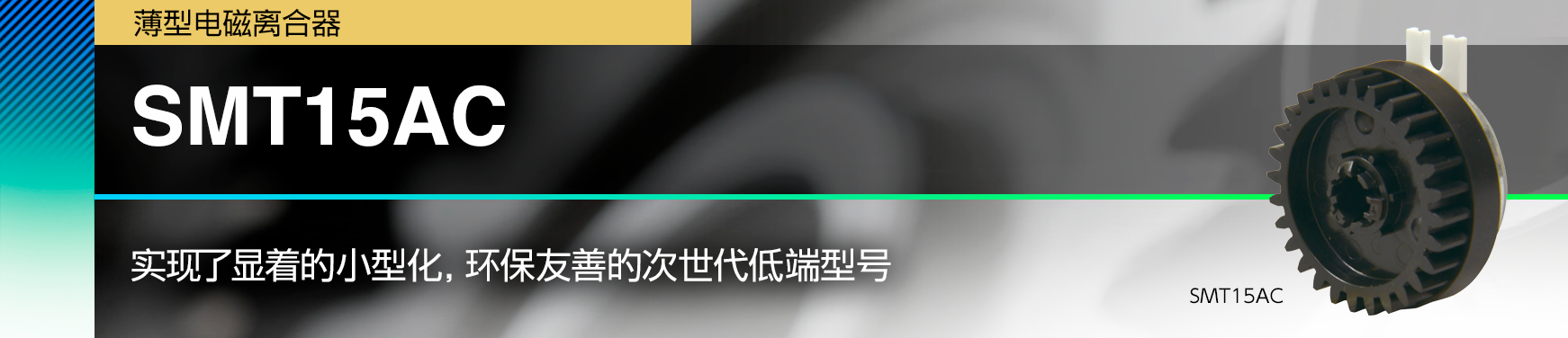

SMT15AC
实现了显着的小型化，环保友善的次世代低端型号
特性
适合低负荷的低成本型号
通过基本结构的改良促进平价化的次世代低端型号。
卓越的性价比
极低零件和加工成本的设计，是低负荷和低价格产品的理想离合器。
出色的节能性能
使用2.0W规格仍然保持性能，实现了节能。
成功缩小尺寸
与现有产品相比成功缩小了约25％。有助于节省空间。
SMT15AC

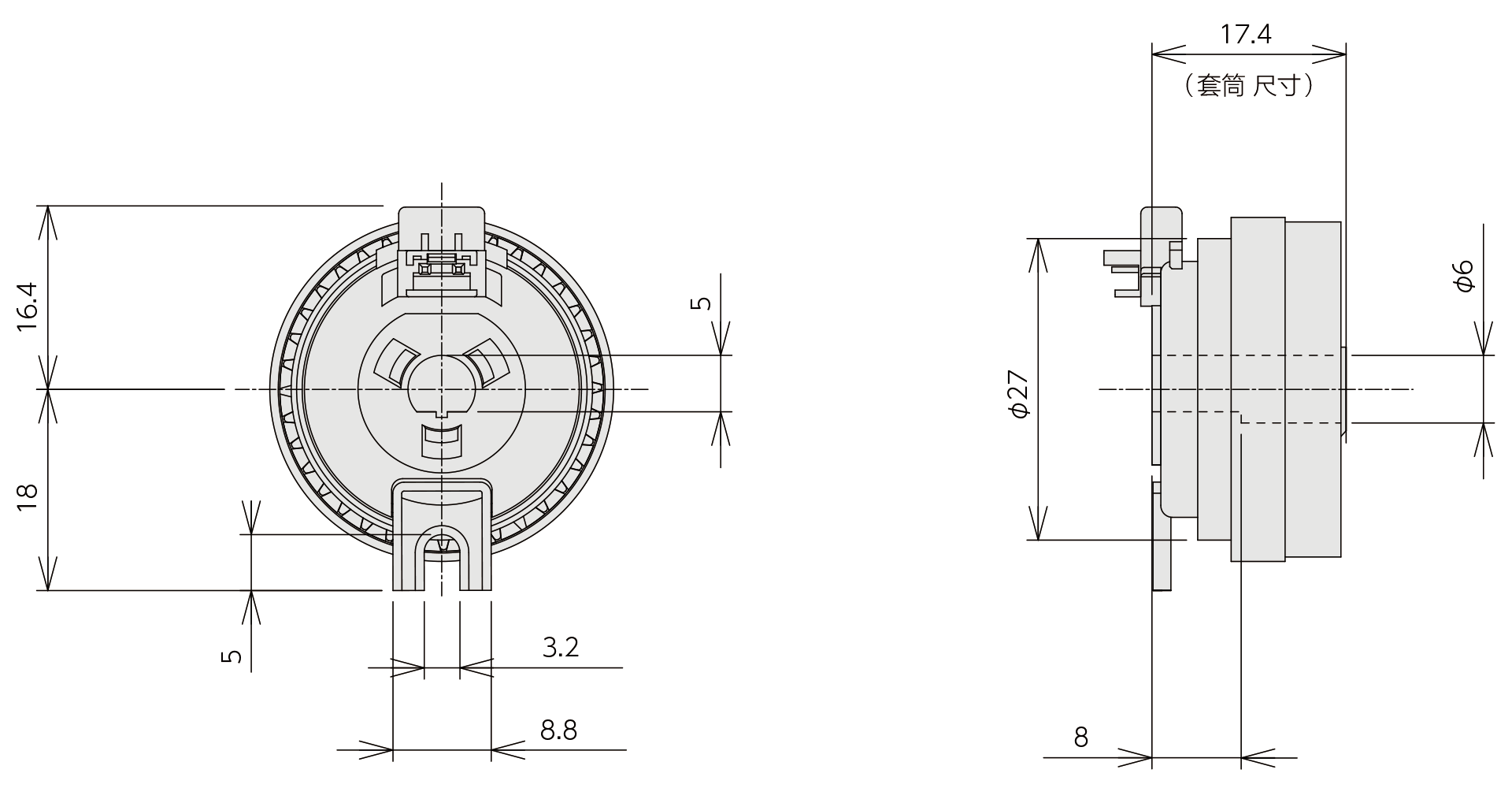

构造、外部尺寸
SMT15AC
単位：mm
式样
| 型号 | SMT15AC |
|---|---|
| 电压 | DC24V |
| 电容 | 2.0W（±10%） |
| 静摩擦扭力 | 0.147Nm（1.5kgfcm）以上 |
| 绝缘等级 | E种【电气安全标准·TUV（IEC950）】A种【UL·CSA】 |
| 耐圧 | AC600V 1秒内 |
| 絶縁抵抗 | DC500V条件下，电阻100MΩ以上 |
| 安全规格 | 满足电气安全标准、UL·CSA·TUV要求 |
| 对应连接器 | 压入型 日压制CZ接线排座：CZHR-03V-*（1.3使用） 连接器接触：SCZH-002T-P0.5 接入型 日压制CZ连接器插口：03CZ-6*（1.3使用） 注）＊部根据连接器颜色有差异 |
| 套筒 | D形角方向与尺寸标准以外，另行协商 |
产品目录下载
SMT15AC284 KB
SMT35AC
低耗电高扭力的跨时代离合器！
特性
优秀的节约能源的性能
2.0W的规格，却能保证性能的不变，在能源节省方面起到了大作用的离合器。
耗电小却扭力高
节省能源的同时，却维持3.5kgFcm的高扭力。
和现有机种同等尺寸
与敝司的MCA系列产品置换容易。
优秀的成本控制
极限限制产品构造与加工费，达成了削减成本的目的。
SMT35AC

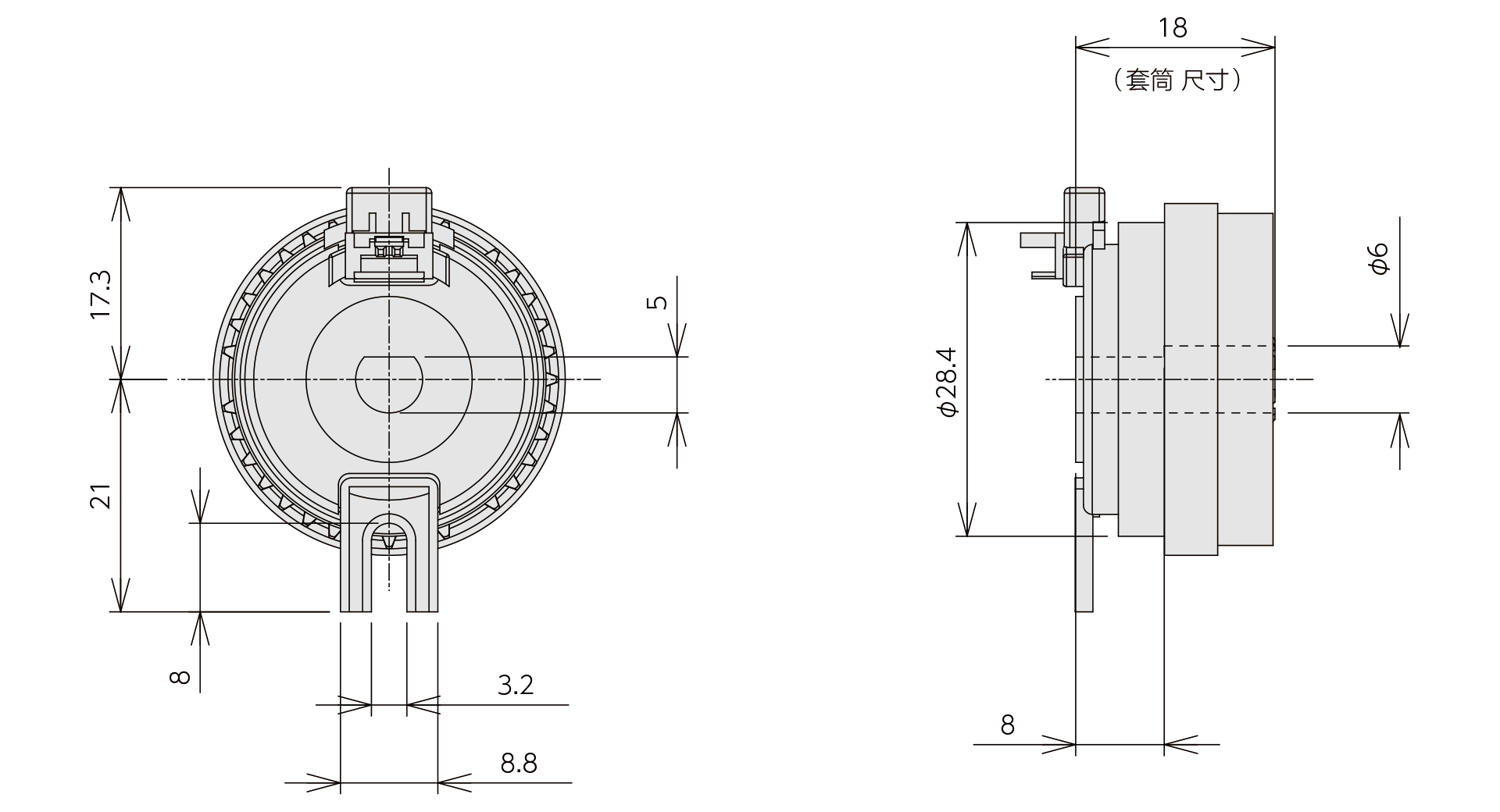

构造、外部尺寸
SMT35AC
単位：mm
式样
| 型号 | SMT35AC |
|---|---|
| 电压 | DC24V |
| 电容 | 2.0W（±10%） |
| 静摩擦扭力 | 0.343N・m（3.5kgfcm）以上 |
| 绝缘等级 | E种【电气安全标准·TUV（IEC950）】 A种【UL·CSA】 |
| 耐压 | AC600 一秒内 |
| 绝缘抵抗 | DC500V条件下，电阻100MΩ以上 |
| 安全规格 | 满足电气安全标准、UL、CSA、IEC、EN、CE规格 |
| 对应连接器 | 压入型 日压制 CZ接线排座：CZHR-0.2V 连接器接触：SCZH-002T-P0.5 接入型 日压制 CZ连接器插口：02-CZ-B *部根据连接器颜色有差异 |
| 套筒 | D型入口方向与尺寸，若是标准外需另行协商 |
产品目录下载
SMT35AC827 KB

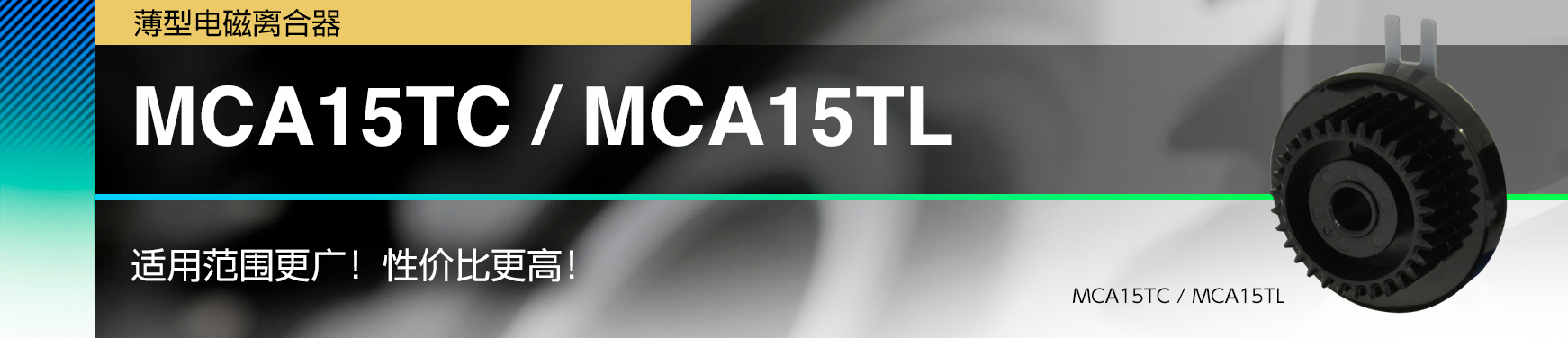

MCA15TC / MCA15TL
适用范围更广！性价比更高！
特性
低负荷，价格优惠的型号！
符合市场对低价的严峻要求的离合器型号
极限压缩零件成本的设计！
在保证离合器性能的前提下，进行了设计变更，进一步压缩了零件成本。
替换现有旧机种，最合适！
成本与体积皆优化过的弹簧离合器，絶对是您替换弹簧离合器﹑吸铁等现有旧机种的不二之选。
TC/TL两种类型可供选择
TL是指在离合器上附着有导线的类型，TC是指在离合器上附着连接器的类型。请根据您的需求选择合适的类型
MCA15TC / MCA15TL
构造、外部尺寸

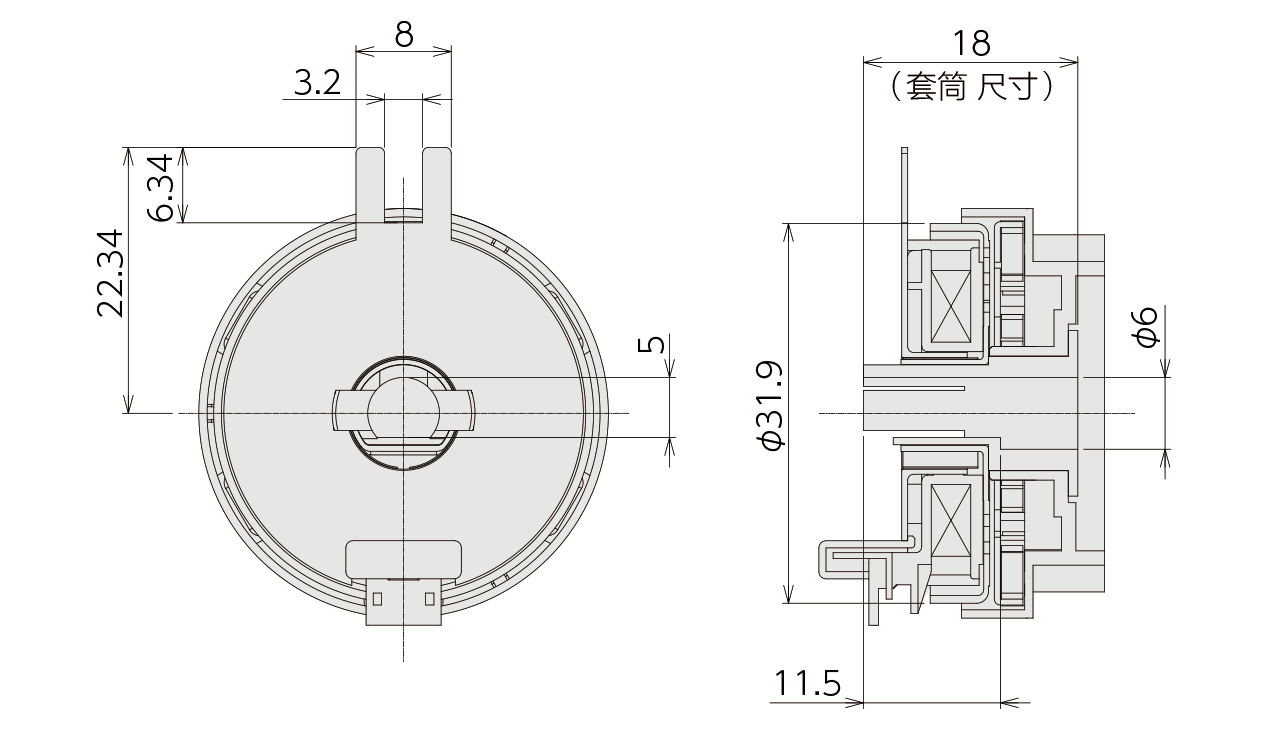

MCA15TC
単位：mm

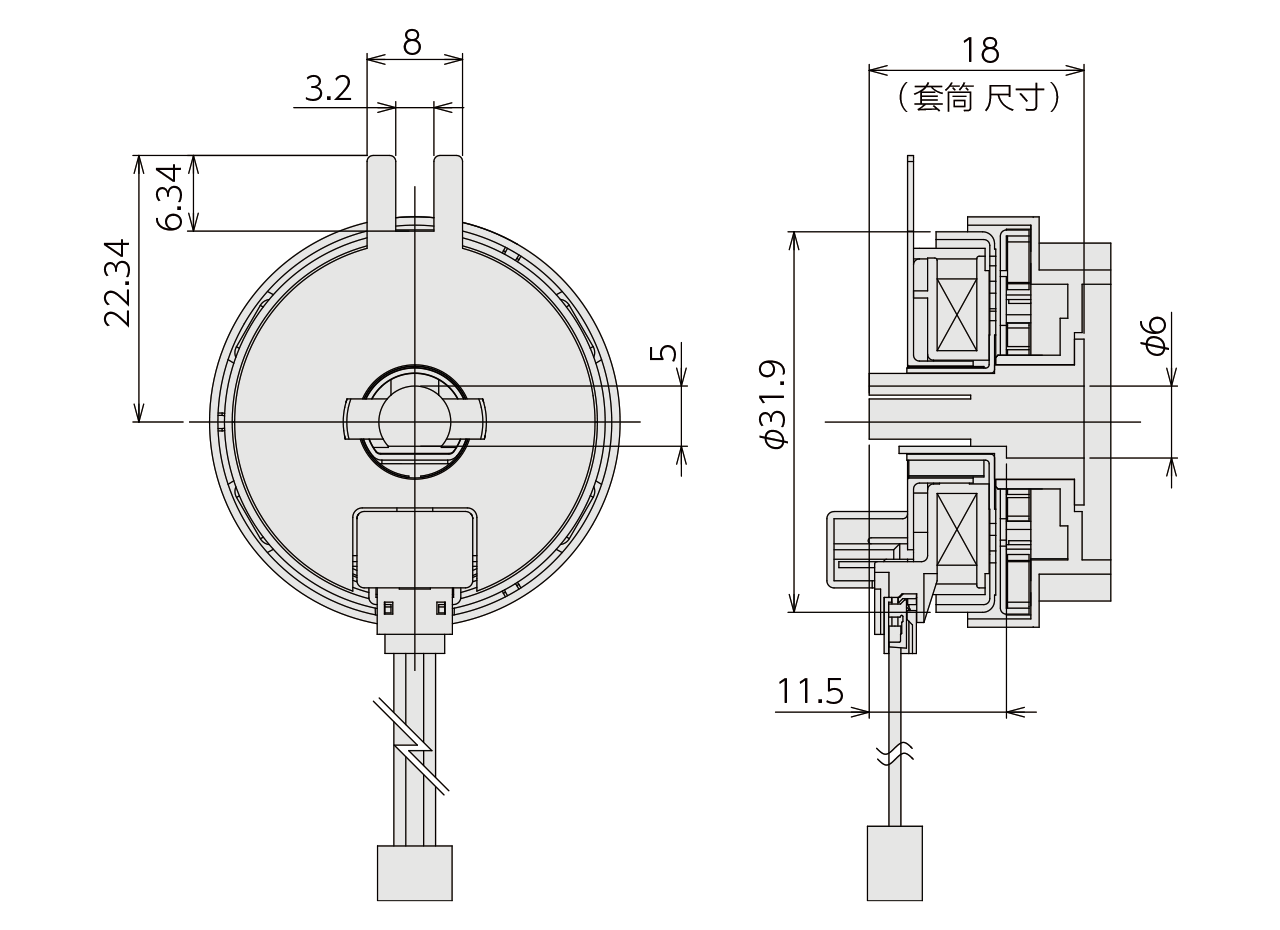

MCA15TL
単位：mm
式样
| 型号 | MCA15TL | MCA15TC |
|---|---|---|
| 电压 | DC24V | |
| 电容 | 3.0W（±10%） | |
| 静摩擦扭力 | 0.147Nm（1.5kgfcm）以上 | |
| 绝缘等级 | E种【电气安全标准·TUV（IEC950）】A种【UL·CSA】 | |
| 耐圧 | AC600V 1秒内 | |
| 絶縁抵抗 | DC500V条件下，电阻100MΩ以上 | |
| 安全规格 | 满足电气安全标准、UL·CSA·TUV要求 | |
| 导线 | 如材质、类型上有别的要求，需另行协商 | − |
| 对应连接器 | − | 压入型 日压制CZ接线排座：CZHR-03V-*（1.3使用） 连接器接触：SCZH-002T-P0.5 接入型 压制CZ连接器插口：03CZ-6*（1.3使用） 注）＊部根据连接器颜色有差异 |
| 套筒 | D形角方向与尺寸标准以外，另行协商 | |
产品目录下载
MCA15TC / MCA15TL283 KB

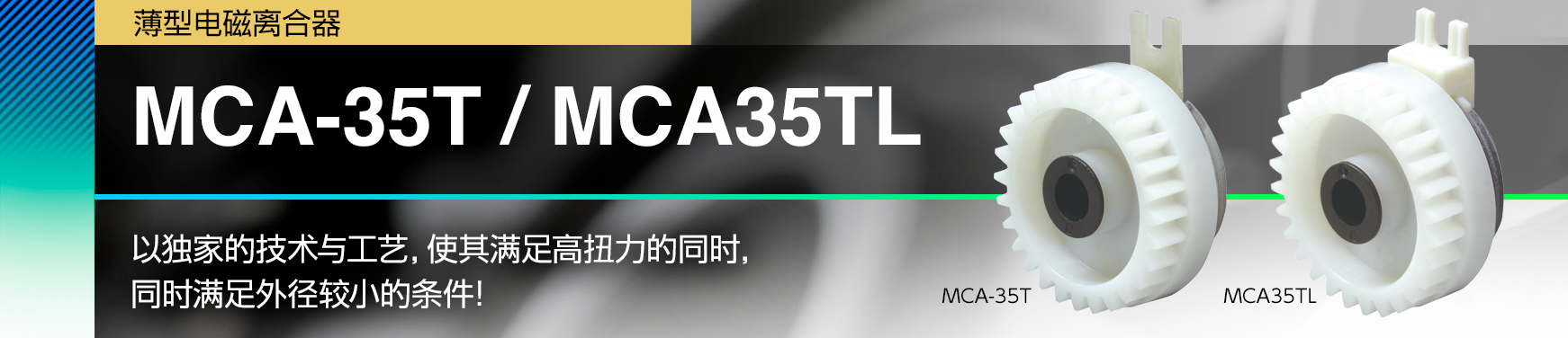

MCA-35T / MCA35TL
以独家的技术与工艺，使其满足高扭力的同时，亦实现业界最少外径！
特性
相比往常产品，扭力上升40%！
与我司之前的同等大小的产品相比，扭力上升了40%，业界最小外径的状态下，亦有高静摩擦扭力！
优越的动作性能与静音化！
新结构的电枢不但使产品的连接时间缩短，静音效果亦得到了强化！
MCA-35T
MCA35TL
构造、外部尺寸
MCA-35T
単位：mm

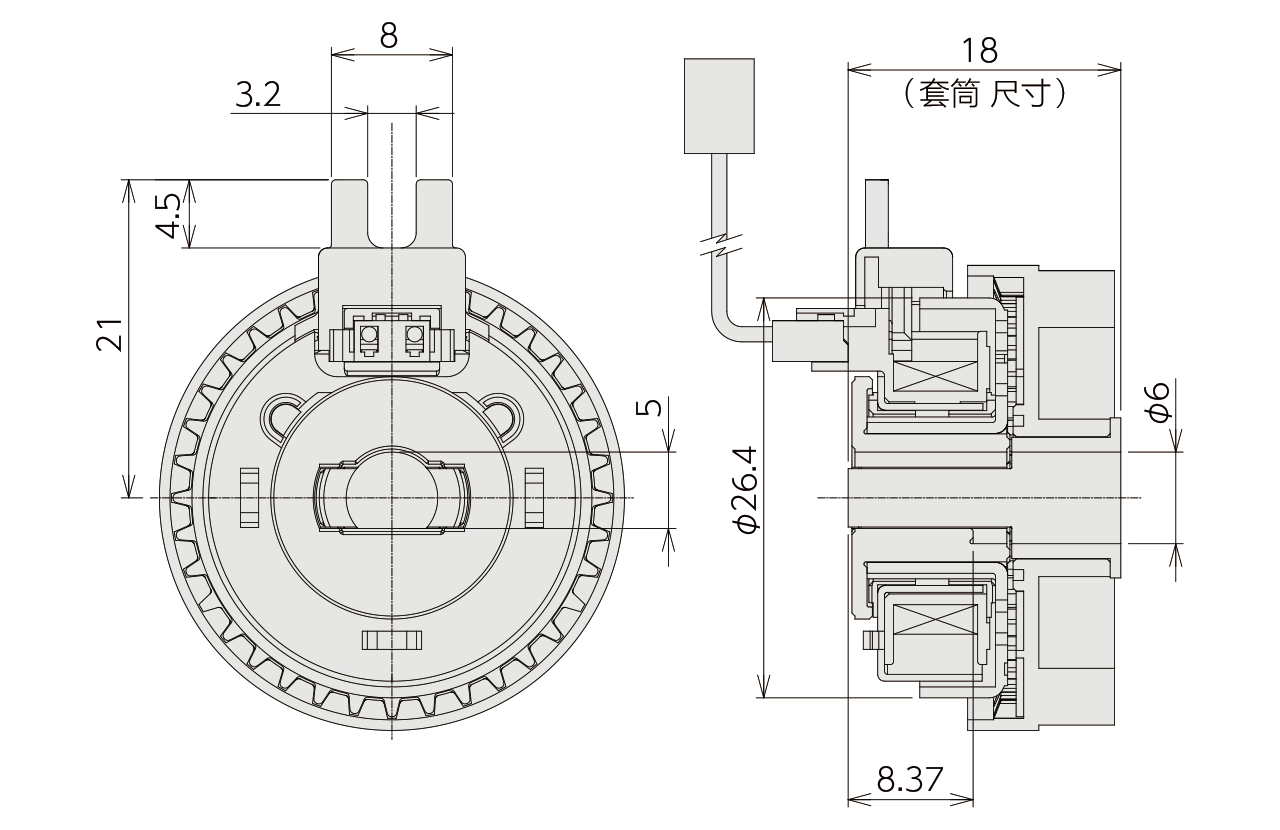

MCA35TL
単位：mm
式样
| 型号 | MCA-35T | MCA35TL |
|---|---|---|
| 电压 | DC24V | |
| 电容 | 3.0W（±10%） | |
| 静摩擦扭力 | 0.343Nm（3.5kgfcm）以上 | |
| 绝缘等级 | E种【电气安全标准·TUV（IEC950）】A种【UL·CSA】 | |
| 耐圧 | AC600V 1秒内 | |
| 絶縁抵抗 | DC500V条件下，电阻100MΩ以上 | |
| 安全规格 | 满足电气安全标准、UL·CSA·TUV要求 | |
| 导线 | 如材质、类型上有别的要求，需另行协商 | |
| 套筒 | D形角方向与尺寸标准以外，另行协商 | |
产品目录下载
MCA-35T / MCA35TL364 KB

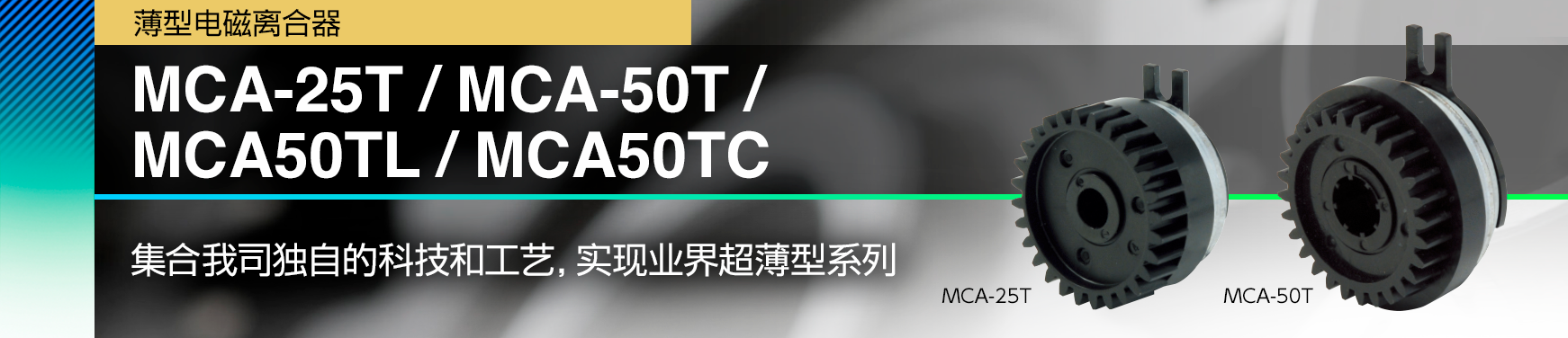

MCA-25T / MCA-50T / MCA50TL / MCA50TC
集合我司独自的科技和工艺，实现业界最薄型系列
特性
新构造实现商品的最小化（我司以前商品体积的2/3）
业界最薄型，并将两系列的轴长寸法统一，为机器的小型化及机器构造的简单化做出贡献。
新构造能够实现动作时间的大幅度缩短及静音化
根据研磨片和弹簧的新构造，动作连接时间比我司以前的产品高了1/3，为提高机器性能做出了贡献。另外研磨片的动作音变小，为机器的静音化做了改进。
UL．CSA标准品
线圈，导线等采用的是UL﹑CSA国际规格符合材料，可以直接使用在出口的产品上。
环保商品
实现省资源环保商品。ROHS对应标准，无卤对应等相关可另行商谈。
中国内地供应
在中国广东省生产及供应，可以相对缩短海外的定货周期及大幅度地削减运输费。
MCA-25T
MCA-50T

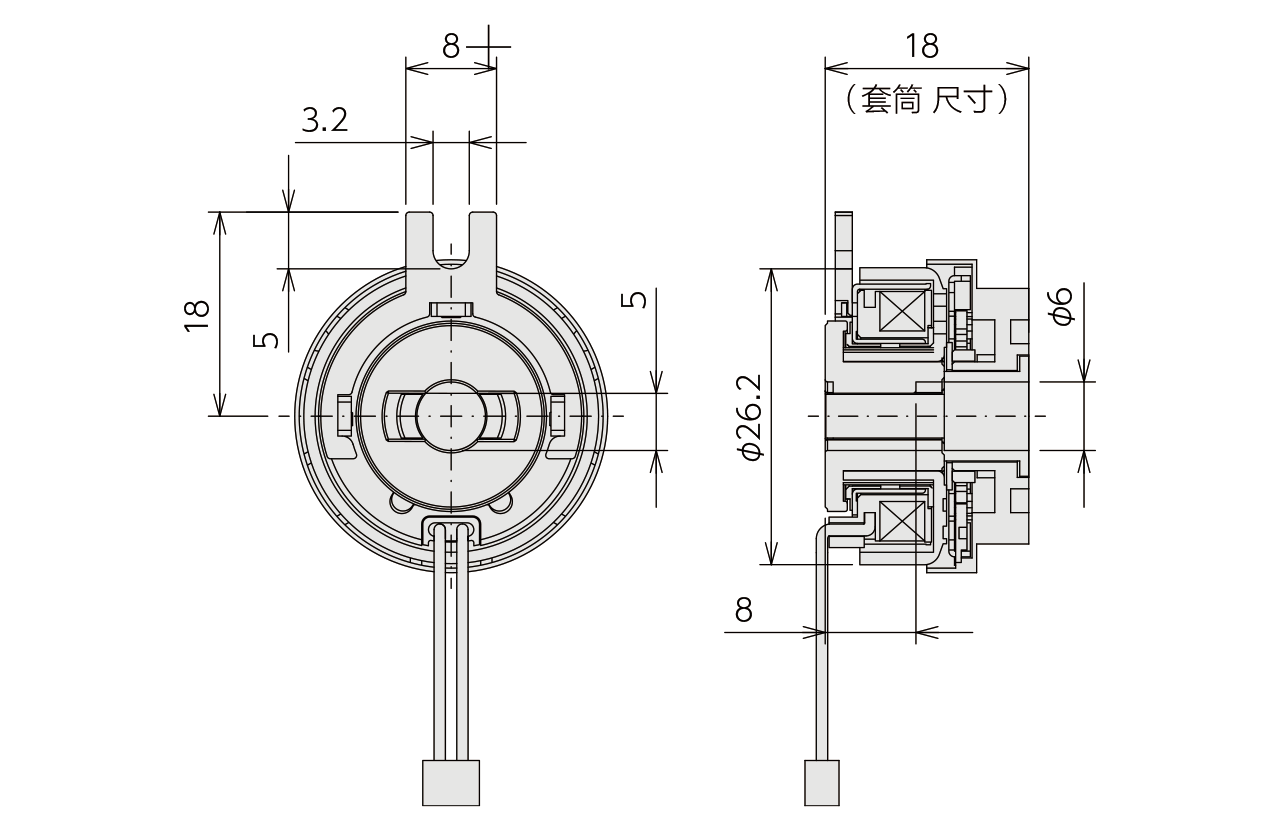

构造、外部尺寸
MCA-25T
単位：mm

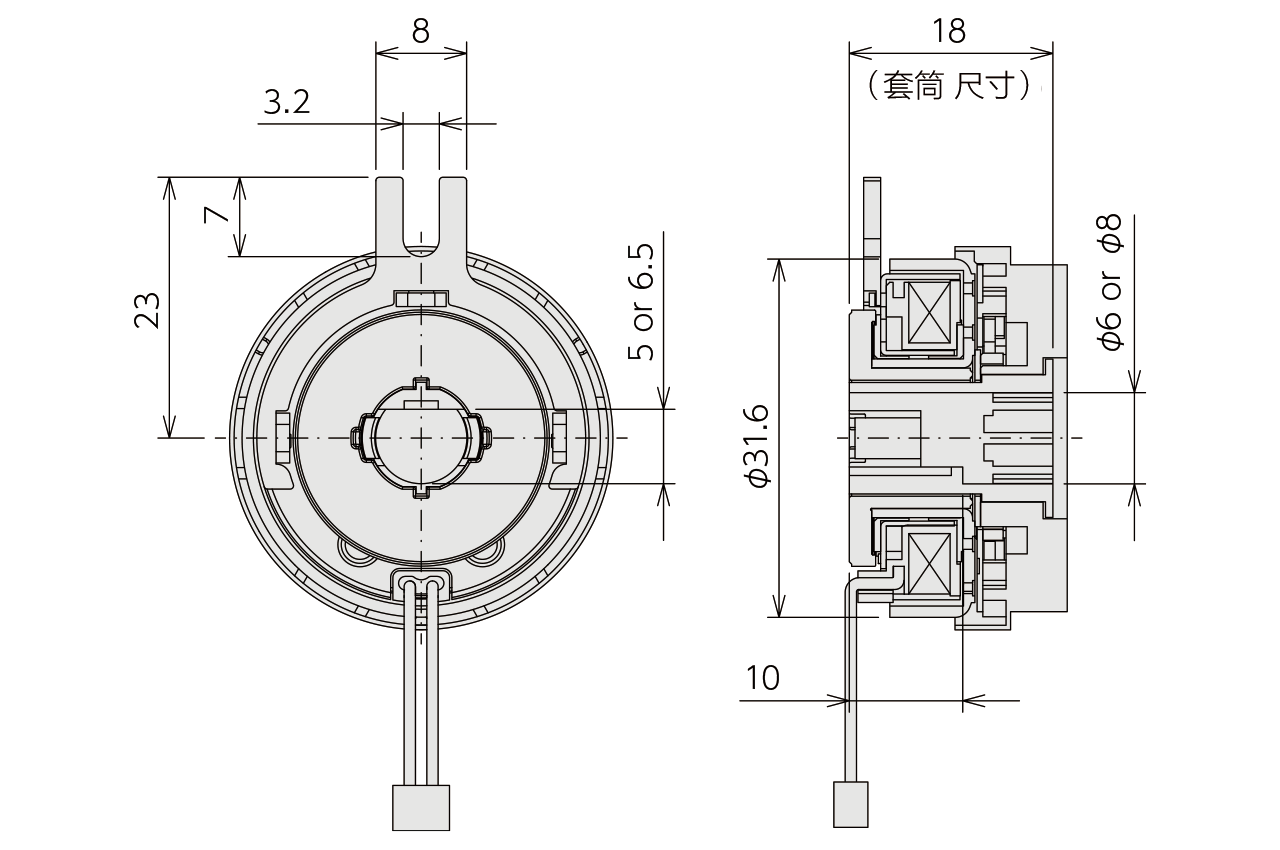

MCA-50T
単位：mm

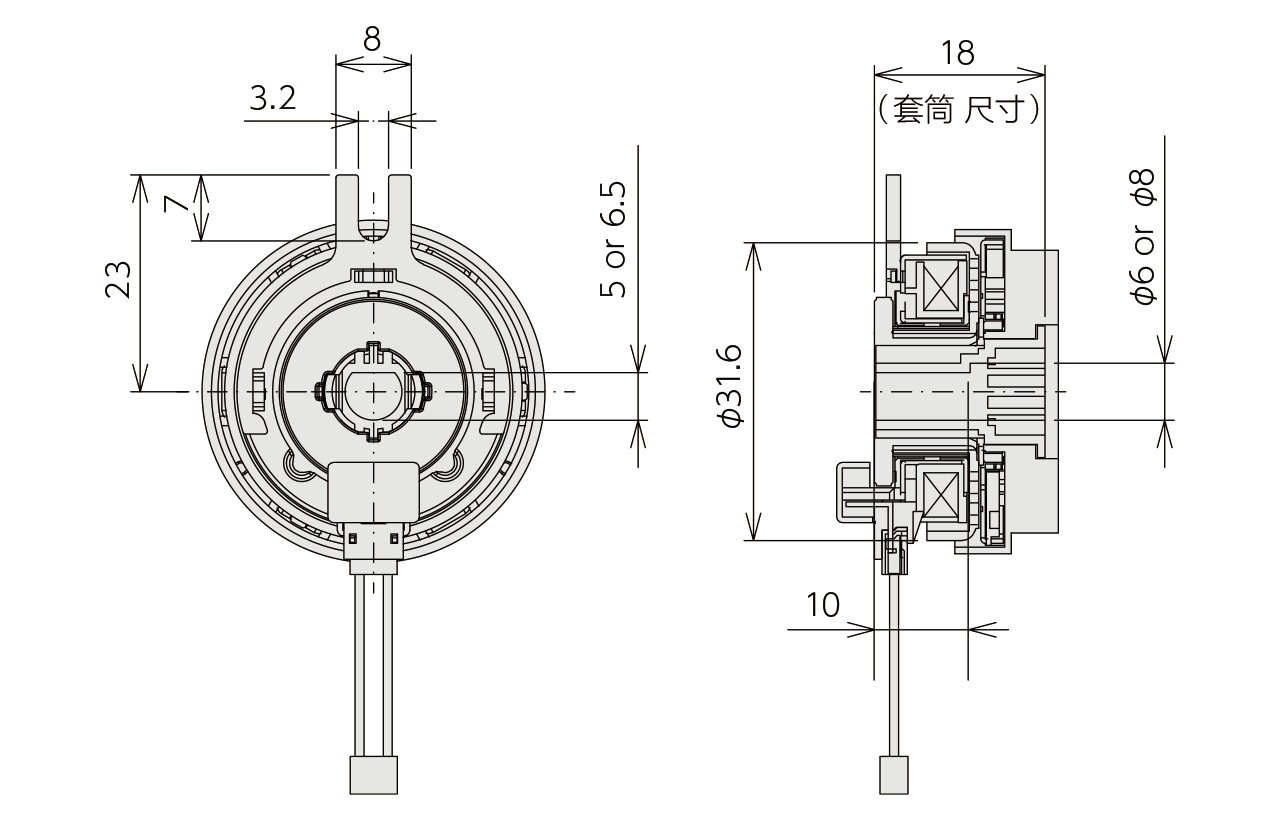

MCA50TL
単位：mm

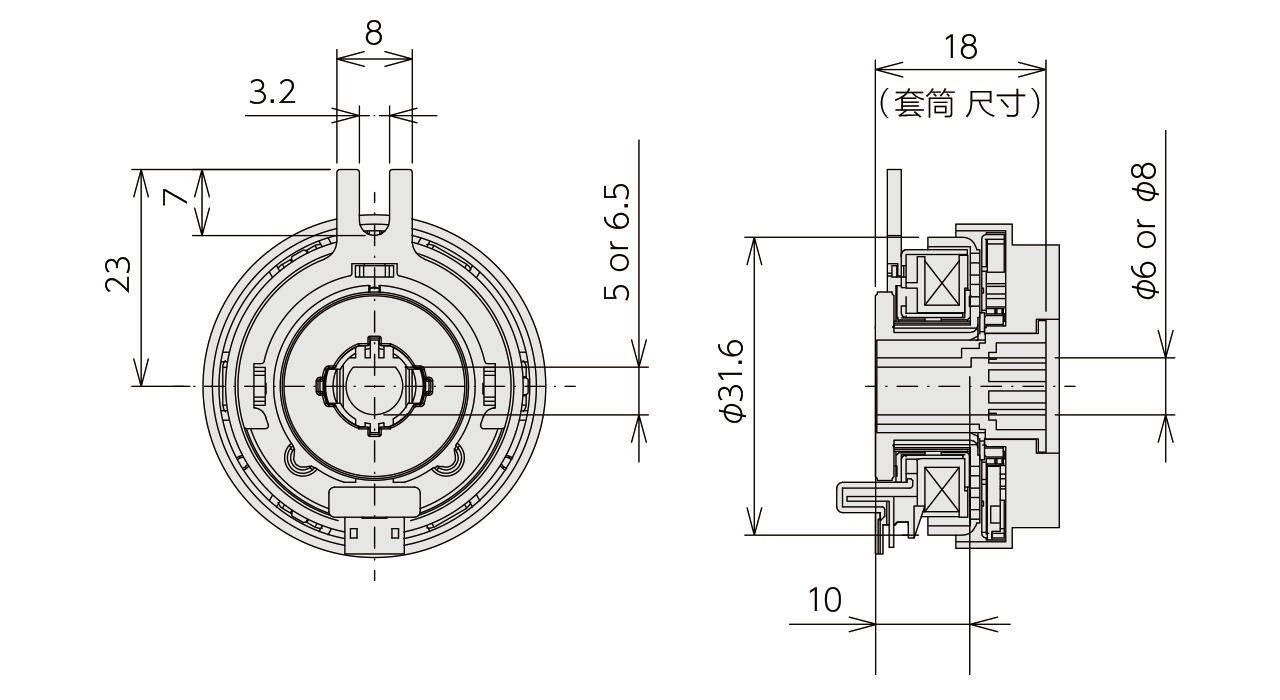

MCA50TC
単位：mm
式样
| 型号 | MCA-25T | MCA-50T |
|---|---|---|
| 电压 | DC24V | |
| 电容 | 3.0W（±10%） | |
| 静摩擦扭力 | 0.25Nm（2.5kgfcm）以上 | 0.49Nm（5.0kgfcm）以上 |
| 绝缘等级 | E种【电气安全标准·TUV（IEC950）】A种【UL·CSA】 | |
| 耐圧 | AC600V 1秒内 | |
| 絶縁抵抗 | DC500V条件下，电阻100MΩ以上 | |
| 安全规格 | 满足电气安全标准、UL·CSA·TUV要求 | |
| 导线 | 如材质、类型上有别的要求，需另行协商 | |
| 套筒 | D形角方向与尺寸标准以外，另行协商 | |
| 型号 | MCA50TL | MCA50TC |
|---|---|---|
| 电压 | DC24V | |
| 电容 | 3.0W（±10%） | |
| 静摩擦扭力 | 0.49Nm（5.0kgfcm）以上 | |
| 绝缘等级 | E种【电气安全标准·TUV（IEC950）】A种【UL·CSA】 | |
| 耐圧 | AC600V 1秒内 | |
| 絶縁抵抗 | DC500V条件下，电阻100MΩ以上 | |
| 安全规格 | 满足电气安全标准、UL·CSA·TUV要求 | |
| 导线 | UL1061・VW-1：CSA・AWM AWG26 色・黒 如材质、类型上有别的要求，需另行协商 |
− |
| 对应连接器 | − | 压入型 日压制CZ接线排座：CZHR-03V-*（1.3使用） 连接器接触：SCZH-002T-P0.5 接入型 日压制CZ连接器插口：03CZ-6*（1.3使用） 注）＊部根据连接器颜色有差异 |
| 套筒 | D形角方向与尺寸标准以外，需另行协商 | |
产品目录下载
用途
- OA机器（打印机﹑复印机）
- 自动贩卖机
- ATM
- 家庭用自动门
- 自动打票机
- 医疗设备
- 自动窗帘
- 机电控制装置等
