SMT-SB35R
軽負荷の制動・保持ブレーキ登場！
過負荷保護（スリップ機構）としても使用可能！
特長
クラッチサイズの小型ブレーキ
摩擦板による摩擦ブレーキではなく、弊社独自の巻きバネブレーキ方式を採用。
静音設計（空転時）
内部のクラッチ機構により、摩擦板タイプで生じる空転時の摺動音は無し。
0.05～0.2N・mのカスタム設定が可能
ブレーキトルク（0.05～0.2N・m）のカスタム設定が可能で、幅広い用途に対応。
簡単取付けによる作業効率の改善
ビスのみで簡単に取り付けることが可能。設置時の部品分解によるギャップ調整が不要。
イレギュラーな過負荷にも※
スリップ機構により、駆動側機構の保護装置としても使用が可能。 また停電時における強制動作も当機構により実現。
※使用方法により異なります。
SMT-SB35R

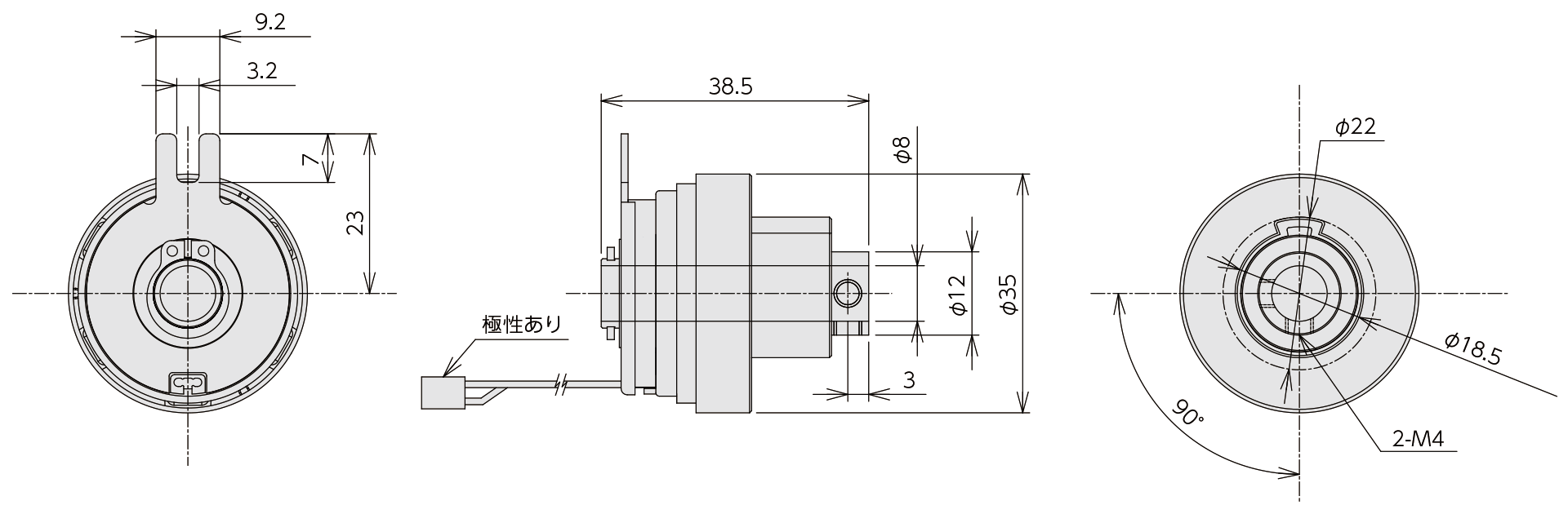

構造 / 外形寸法
SMT-SB35R
単位：mm
仕様
| 形式 | SMT-SB35R |
|---|---|
| 動作説明 | 無励磁動作 |
| 寸法 | 38.5 × φ35（mm） 但し、回転止め部は省く |
| ブレーキトルク設定 | 0.05, 0.1, 0.15, 0.2N･m（0.5, 1.0, 1.5, 2.0kgfcm） |
| 動作電圧 | DC24（V） |
| 消費電力 | 3.0（W） |
| 入力方式 | シャフト |
| 回転方向 | CW、CCW 可 |
形状、仕様等は予告無く変更する場合があります。
カタログダウンロード
SMT-SB35R574 KB
用途
- 制動用、保持用ブレーキ（通常使用）
- ロボットアーム等の位置保持 及び 過負荷保護装置
- 自動開閉カーテンやブラインドの停止位置保持、及び停電時の強制動作による開閉
