SMT-50TR
消費電力量の抑制、省エネ化検討のアイテムに
特長
無励磁作動品（永久磁石方式）
無励磁時に静摩擦トルクを発生し、励磁時に連結を解放します。
一般的な励磁作動品の電磁クラッチとは逆動作となります。
機器の省エネ化
連続通電時間が長い箇所への採用によりトータル消費電力の削減が可能となります。
使用条件については別途ご相談下さい。
周囲の温度上昇を抑制
長時間連結時も周囲への放熱がなく、温度抑制に効果的です。
設置方法は従来通り
弊社薄型クラッチと同様の設置方法となります。
DC24V使用
OA機器、FA機器への搭載を考慮した電圧設定です。
SMT-50TR

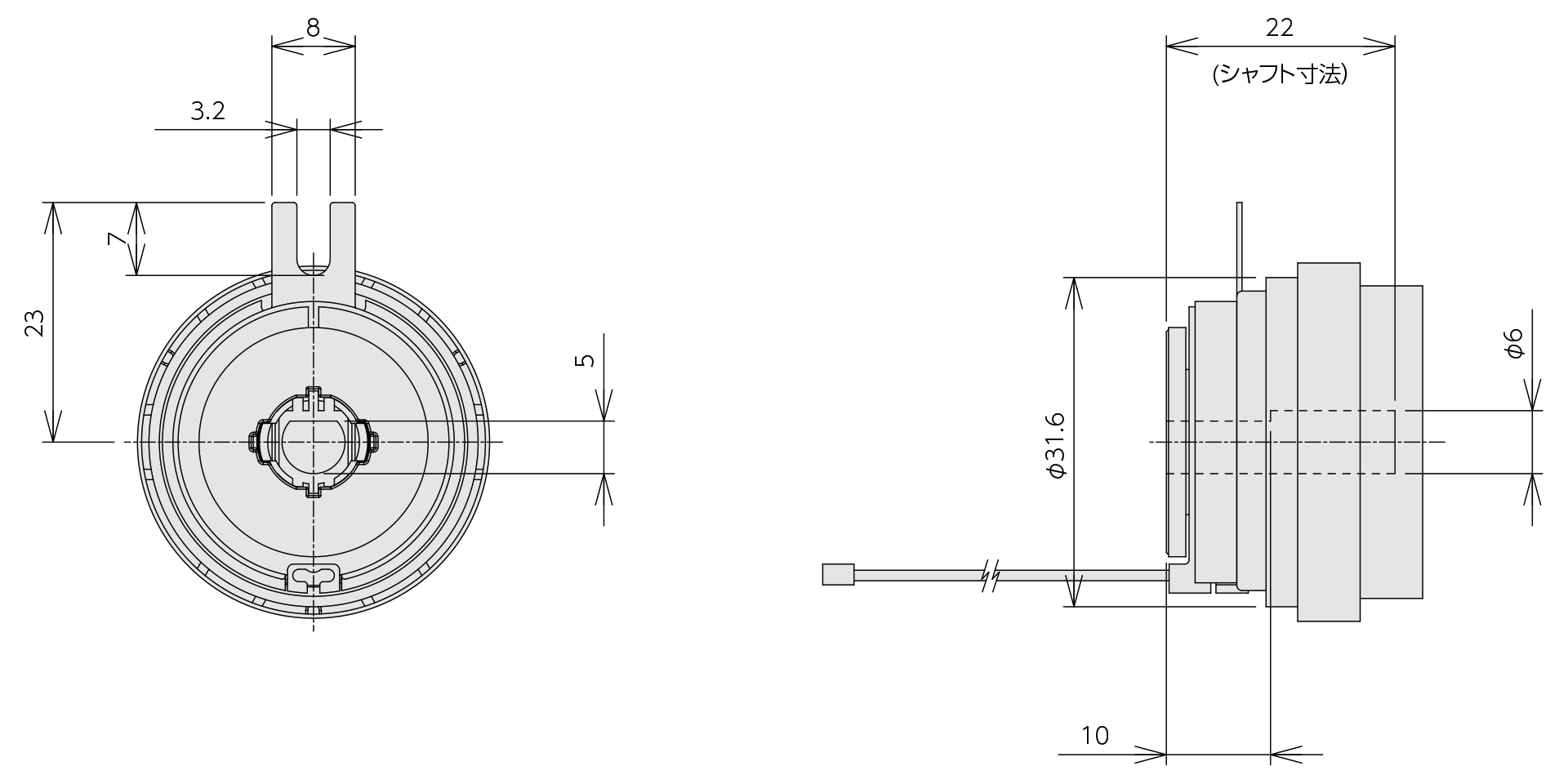

構造 / 外形寸法
SMT-50TR
単位：mm

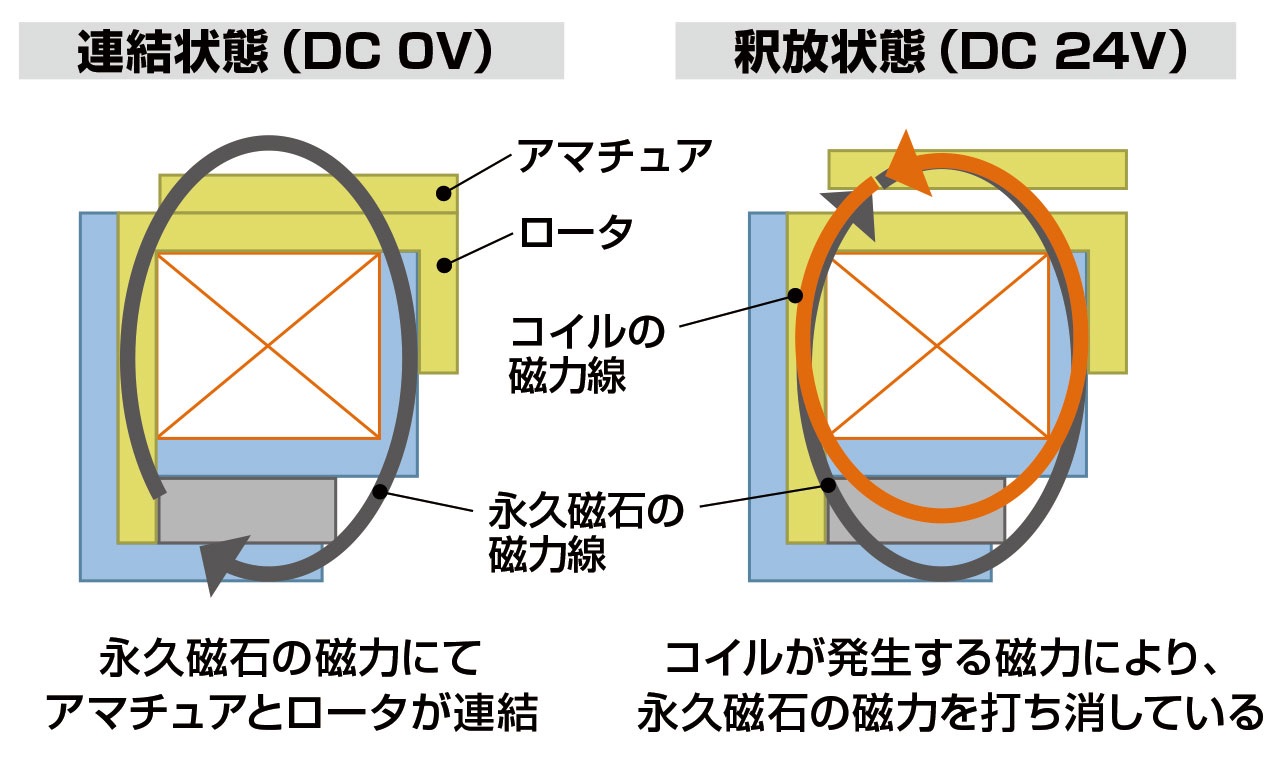

内部構造
仕様
| 形式 | SMT-50TR |
|---|---|
| 定格電圧 | DC24V |
| 定格容量 | 3.0W（±10%） |
| 静摩擦トルク | 0.39N･ｍ（4.0kgfcm）※無励磁時 |
| 絶縁階級 | E種【電安・TUV（IEC950）】 A種【UL・CSA】時 |
| 耐圧 | AC600V 1秒間 |
| 絶縁抵抗 | DC500Vメガーにて100MΩ以上 |
| 安全規格 | 電安、及びUL、CSA、IEC、EN、CE準拠 |
形状、仕様等は予告無く変更する場合があります。
カタログダウンロード
SMT-50TR599 KB
用途
- OA機器、FA機器
- 長時間の駆動伝達、状況によって釈放が必要な箇所
- 無励磁状態での位置保持、停電時の安全機構（簡易ロック、他）
