MPC
組付け時間短縮と省スペース化を実現したプランジャー吸引型デバイス
特長
ストローク量2mmで、吸引力は10gf
2mmのストローク量で、10gの重りを吸引可能です。
製品内部に復帰バネがあり、通電OFFで元の位置に戻る構造です。
※復帰バネの反力10gf、定格容量4Wで設定しています。
設置場所の自由度が高い親指サイズ
最大外径φ22.5mm、全長22mm
取り付け調整不要
デバイスの中心に穴が開いている事で相手物の同軸上に設置が可能です。
相手物との位置合わせ、かみ合わせ等の取付調整が不要です。
吸着音を軽減
金属同士が接触しない構造なので吸引時の甲高い金属音が軽減されます。

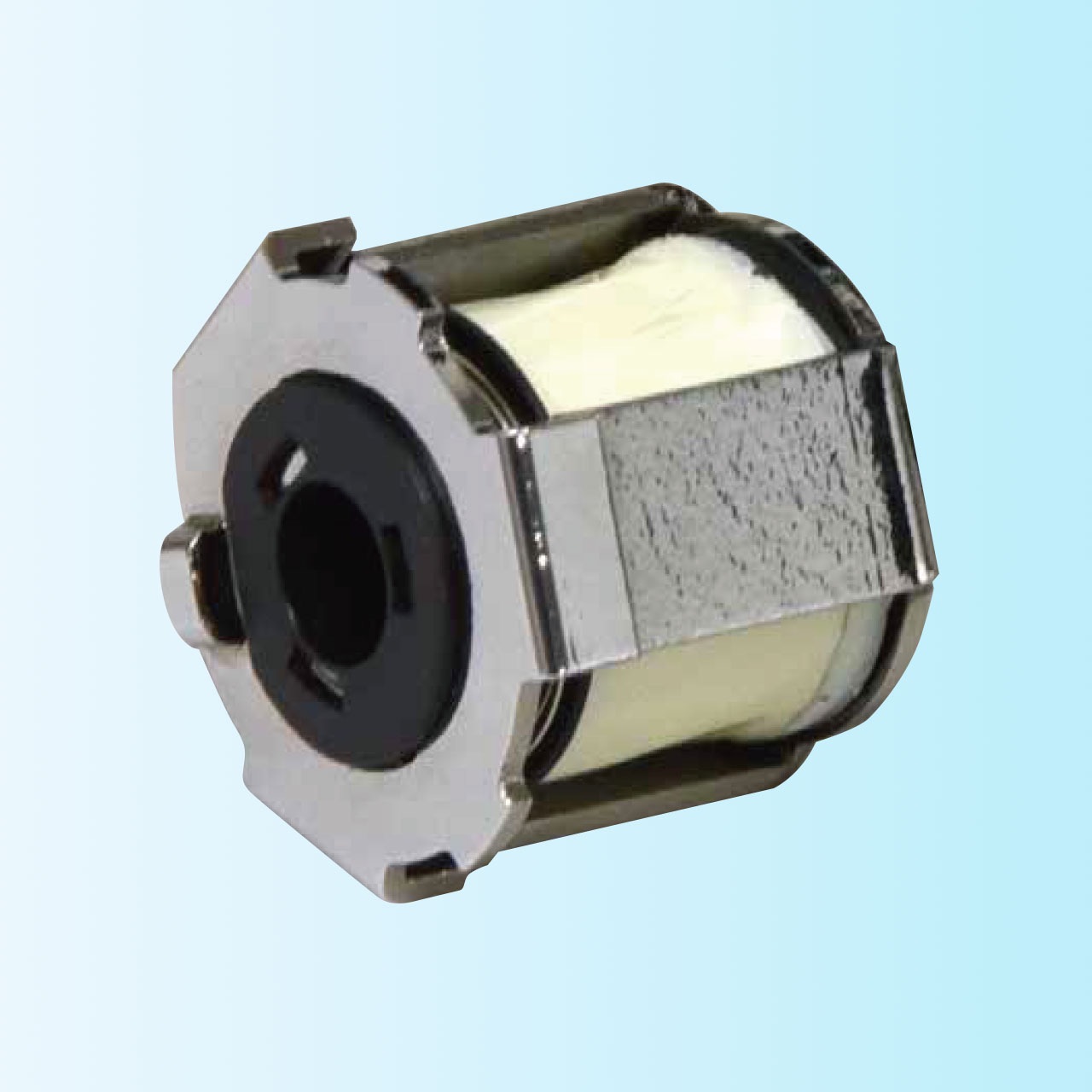

MPC

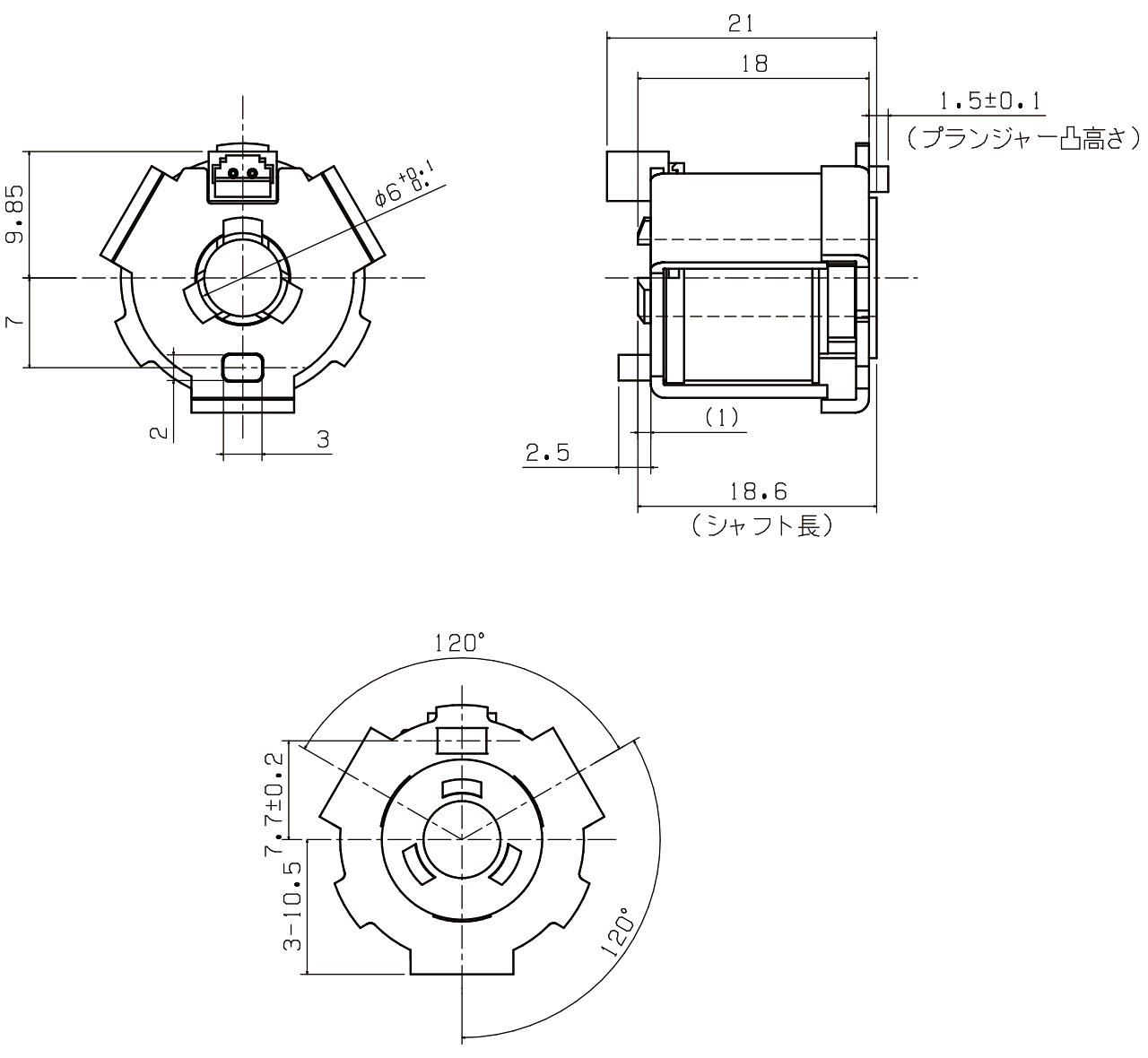

構造 / 外形寸法
MPC
単位：mm

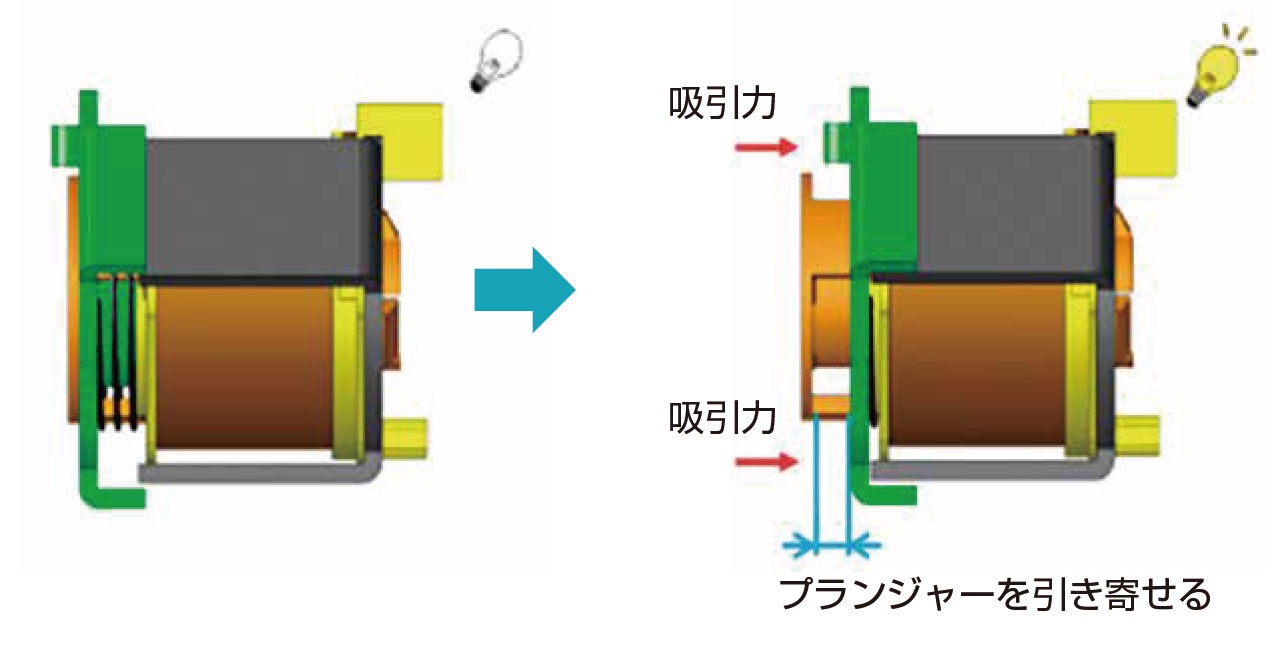

内部構造
仕様
| 形式 | 例：MPC-0210（ストローク量2mm、10g吸引タイプ） | |
|---|---|---|
| 定格電圧 | 24V | |
| 定格容量 | 4W | |
| 吸引力 | ストローク2.0mmにおいて 10gf以上のこと | |
| 寸法 | ラジアル径 | φ22.5mm |
| スラスト径 | 22mm | |
| シャフト径 | φ4、φ6対応可能 | |
開発中の製品の為、形状、仕様等は予告なく変更する場合があります。
カタログダウンロード
MPC920 KB
用途
- 相手物の動作のタイミングの制御が必要な箇所
- OA機器、FA機器
- アミューズメント機器、セキュリティー機器、他
