GEAR-TL
機械・装置のギヤレーション内で動力の伝達・遮断（過負荷保護）が可能
特長
バネ式のギヤ型トルクリミッタ
規格トルク以下の時は動力を伝達し、規格トルク以上のトルク入力時は、スリップする機構のギヤ。
ギヤ、カップリング形状に対応のコンパクトタイプ
小型タイプで、0.1N・mまでトルクを保持します。
ギヤ形状の場合は、歯底円直径φ20から対応可能。
カップリング形状の場合は、最小径φ20から対応可能。
工具不要の簡単取り付け
Dカット付きのシャフトへ挿入するだけの簡単取り付け。
使用時のトルク調整不要
細かなトルク調整をせず、使用が可能。
GEAR-TL
構造 / 外形寸法
GEAR-TL
単位：mm

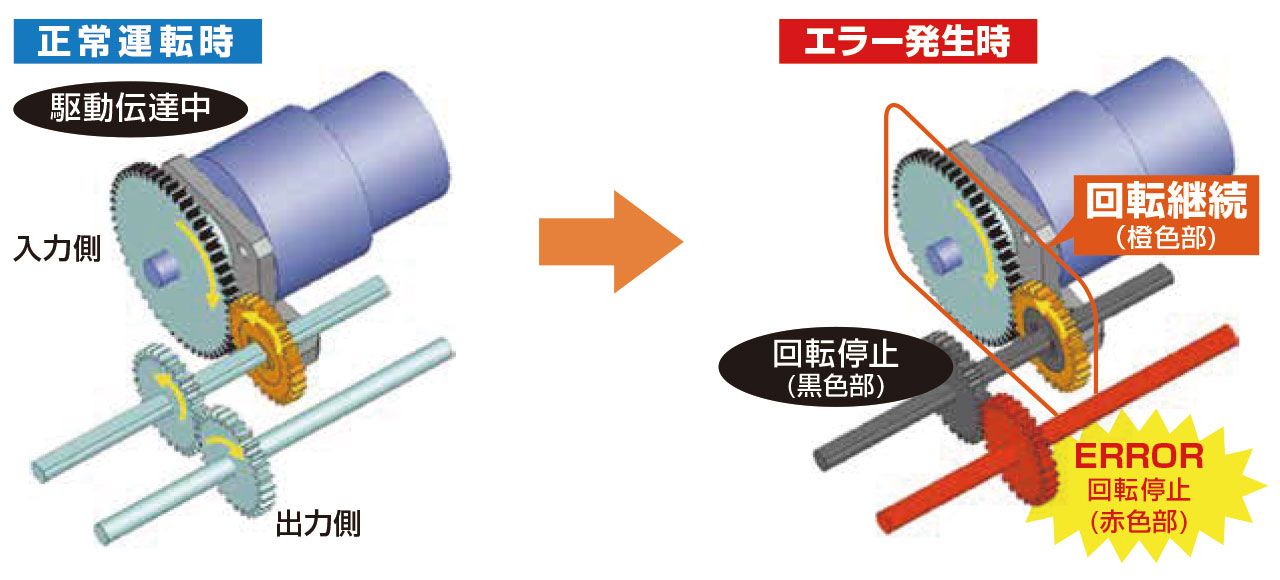

動作イメージ
仕様
| 形式 | GEAR-TL | |
|---|---|---|
| 回転方向 | CW、CCW どちらでも可 | |
| スリップトルク | 0.1N・m（1kgf・cm以上） | |
| 寸法 | ラジアル径 | ギヤ形状の場合、M1、Z28から対応可能 カップリング形状の場合、φ20から対応可能 |
| スラスト径 | 6mm | |
| シャフト径 | φ6、φ8対応可能（輪内形状Dカット） | |
開発中の製品の為、形状、仕様等は予告なく変更する場合があります。
カタログダウンロード
GEAR-TL876 KB
用途
- OA機器、アミューズメント機器、遊戯機器
- 簡易的な位置保持（テンション保持）
- 過負荷保護
