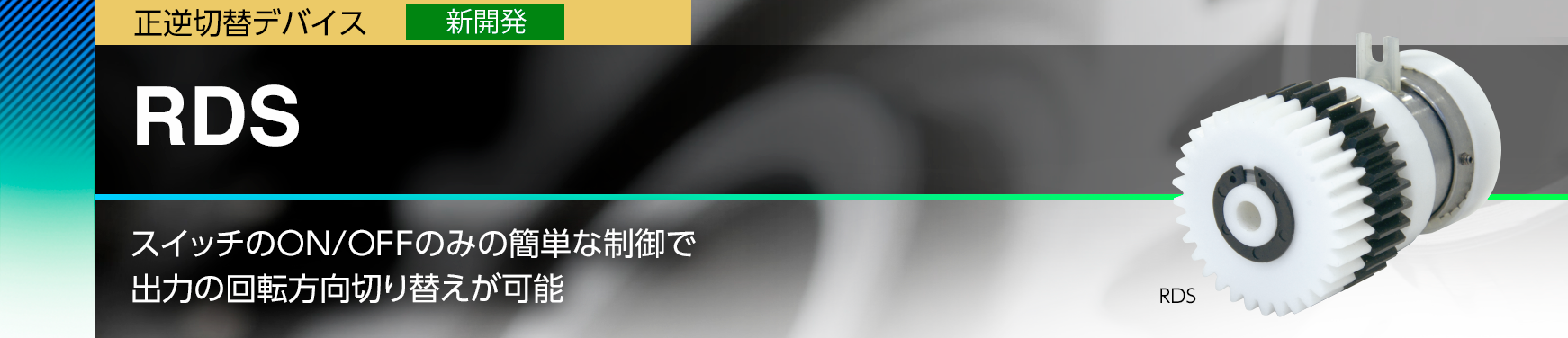

RDS
スイッチのON/OFFのみの簡単な制御で出力の回転方向切り替えが可能
特長
電源のON/OFFだけで切り替えが可能
難しい制御が不要で、スイッチのON/OFFのみで回転方向の切り替えを実現しました。
俊敏な応答性
クラッチ技術を採用することで、瞬時に回転方向の切り替えが可能です。
ユニットとして提供
ギヤレーションや制御などの複雑な設計が不要です。
コンパクト
ギヤレーションを組み合わせた機構よりも小さく、省スペース化を実現しました。
（シャフト長さ：57mm ギヤ最小外形φ36mm）
簡単な取付け
取付け時の調整が不要なため、取付けが簡単です。
RDS

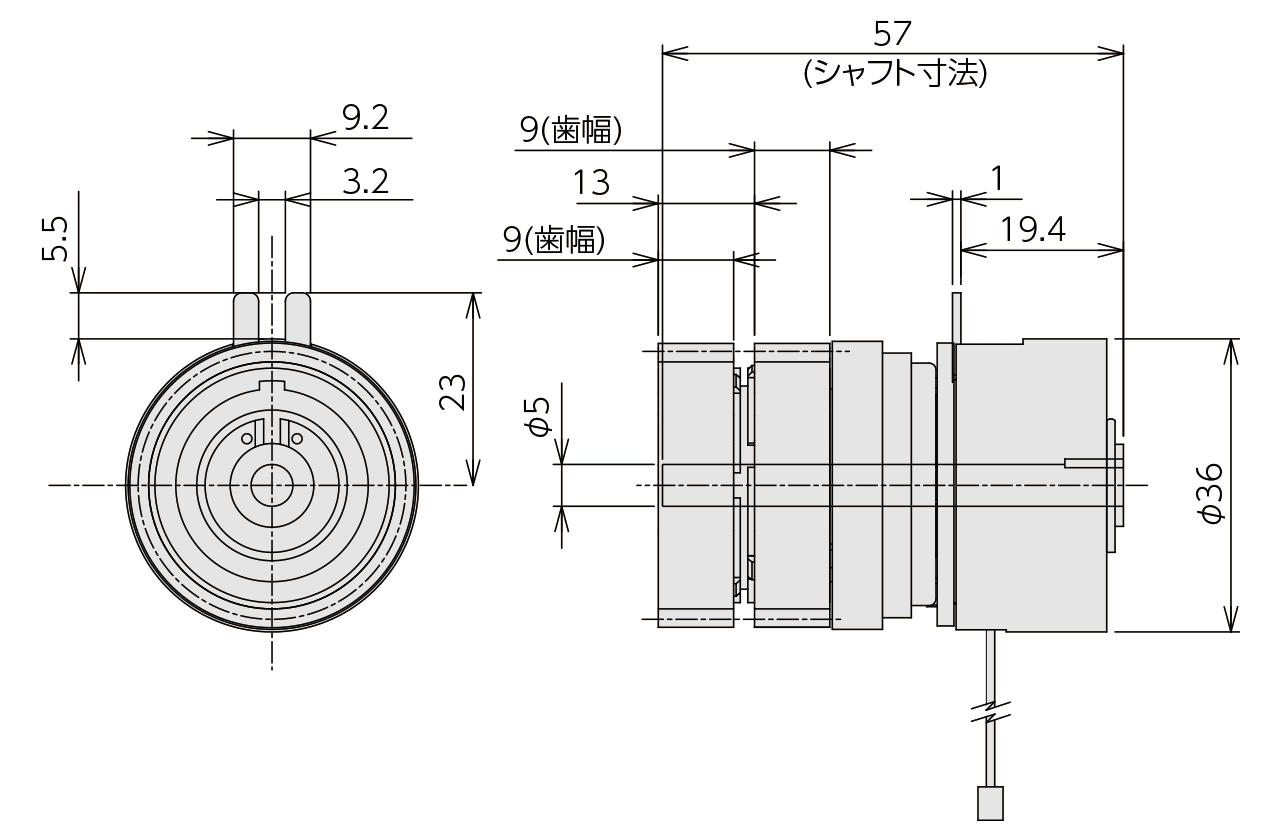

構造 / 外形寸法
RDS
単位：mm
動作説明
入力と出力は反対でも動作します。
※電源OFF：逆転 電源ON：正転も可能
仕様
| 形式 | RDS |
|---|---|
| 定格電圧 | DC24V |
| 容量 | 3.0W |
| 静摩擦トルク | 0.147N・m（1.5kgfcm） |
| 空転トルク | 0.049N・m（0.5kgfcm以下（正転時）） |
| 回転入力方式 | ギヤ |
| 回転方向 | CW、CCW どちらでも可 |
| シャフト長 | 57mm |
形状、仕様等は予告無く変更する場合があります。
カタログダウンロード
RDS505 KB
用途
OA機器
- プリンターの両面印刷機構
遊具
- 進行方向を切替える遊具
産業機器
- 撹拌機械
- 方向幕
- 搬送機器
- 券売機などの切符の挿入と排出機構
