DSC-33C / DSC-37
電磁クラッチの応答性とバネクラッチの高信頼性を兼ね備え安定した高トルクをすばやく伝達
特長
防塵構造で性能劣化を防止
高精度の密閉ケースにパッケージしてありますので埃などの付着を防ぎ、性能劣化を防止します。
小型ながら高トルクを発揮
スプリングの締め付けによりトルクを伝達するため、小型ながら電磁クラッチの数倍の高トルクを発生します。
取り出し方向任意設定可能
リード線の取り出し方向が回り止めに対して3方向に設定可能。
抜群の応答性
応答性に優れた独自の構造により、トルクの立上がりや消滅を敏速に行ないます。
UL・CSA準拠品
コイル、リード線などはUL・CSA国際規格適合材料を採用していますので、輸出向け製品にそのままご使用できます。
環境にやさしい商品
RoHS対応標準・ハロゲンフリー対応別途ご相談。
中国での現地供給
中国広東省で現地生産、現地供給が可能なため海外でのリードタイムの短縮、輸送費などの大幅削減もできます。

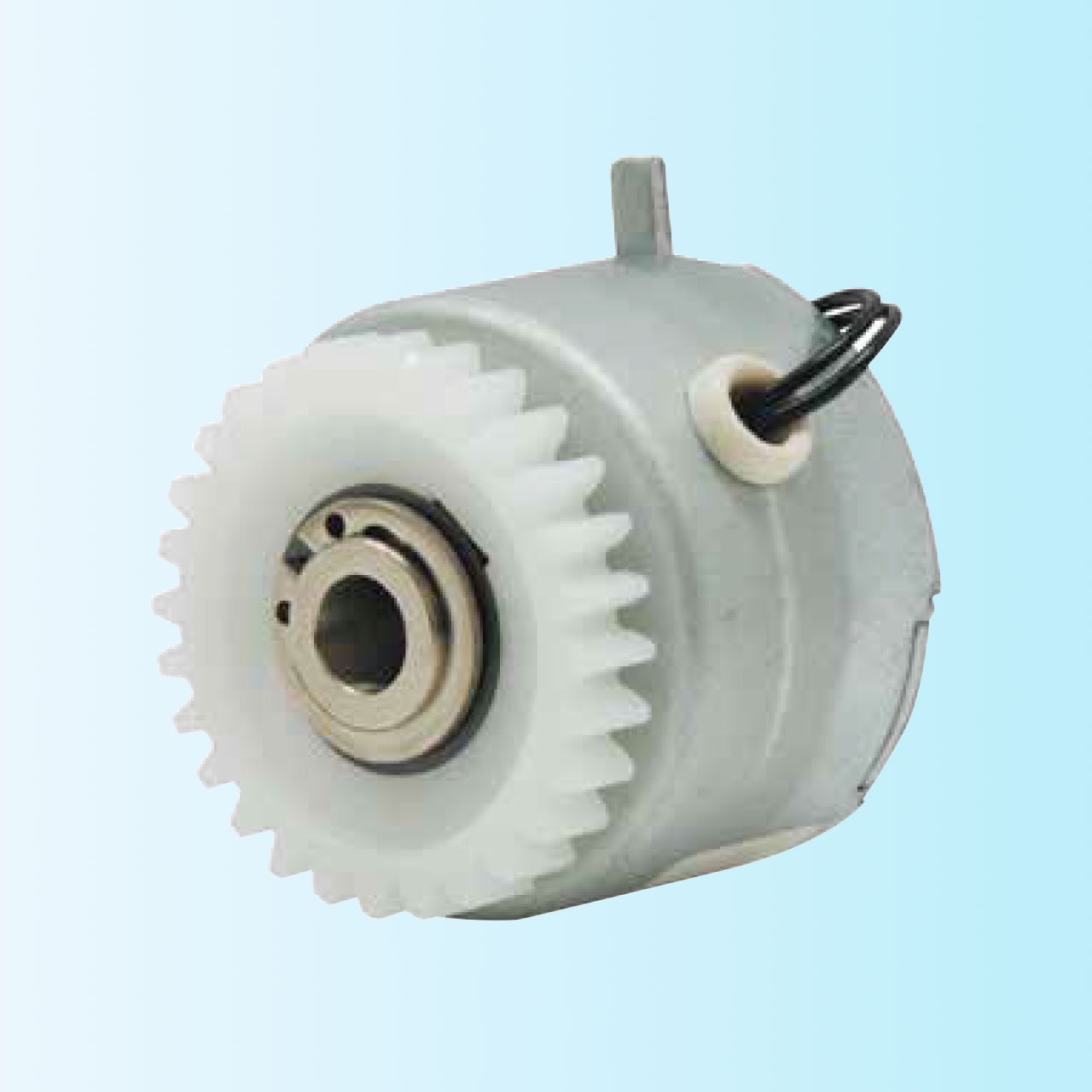

DSC-33C
DSC-37

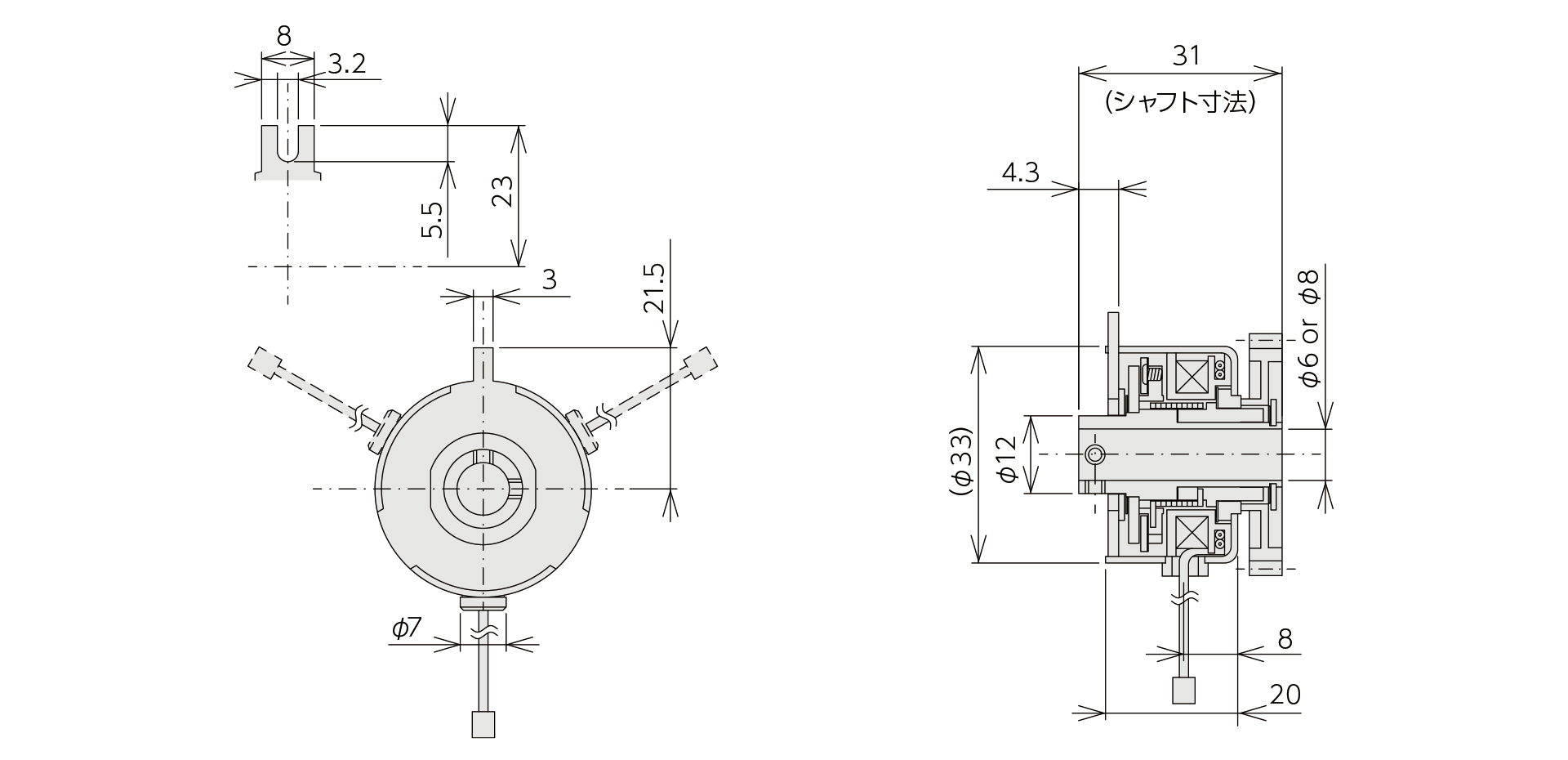

構造 / 外形寸法
DSC-33C
単位：mm

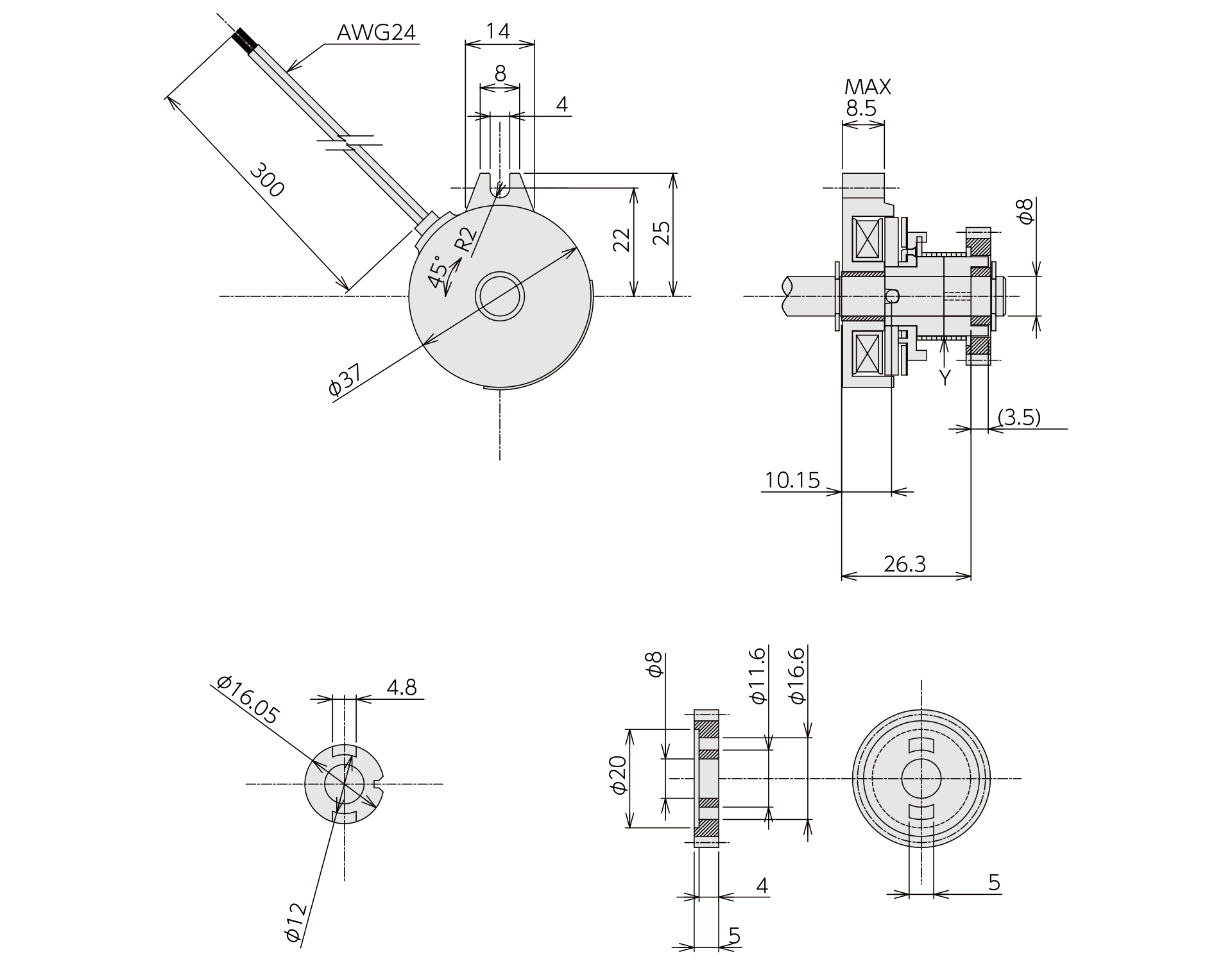

DSC-37
単位：mm
仕様
| 形式 | DSC-33C | DSC-37 |
|---|---|---|
| 定格電圧 | DC24V | |
| 容量 | 4.0W（±10%） | 4.8W（±10%） |
| 静磨耗トルク | 0.98Nm（10kgfcm）以上上 | 1.47Nm（15kgfcm）以上 |
| 絶縁階級 | E種【電安・TUV（IEC950）】 A種【UL・CSA】 | |
| 耐圧 | AC600V 1秒間 | |
| 絶縁抵抗 | DC500Vメガーにて100MΩ以上 | |
| 安全規格 | 電安及びUL・CSA・TUV規格を満足すること | 電安、及びUL、CSA、IEC、EN、CE 準拠 |
| リード線 | UL1061・VW-1：CSA・AWM AWG26 色・黒 | UL1007・VW-1：CSA・TR-64 AWG24 色・黒 |
| その他ハロゲンフリー対応（別途ご相談） | ||
| シャフト | Dカット方向・寸法標準仕様以外別途ご相談 | φ２．５×１２ピン固定・寸法標準仕様以外別途ご相談 |
カタログダウンロード
用途
- OA機器（複合機・プリンタ・印刷機）
- 自動販売機
- ATM
- 家庭用自動ドア
- 自動発券機
- 医療機器
- 自動カーテン
- 排煙装置など
