GEAR-TL
在机械以及设备内，起到动力的传输、切断（超负荷保护）的作用
特性
弹簧式齿轮外型的扭力限定器
规格扭力值以下的动力传达，规格扭力值以上的扭力输入时，能够滑移的构造齿轮。
可对应齿轮、连轴器的紧凑型产品
小型的可保持0.1N·m扭矩
齿轮形状的情况下，齿根直径φ20以上可以对应。连轴器形状情况下，最小径φ20以上可以对应。
安装时无需工具，操作简单
只需插入D型轴，即可简单安装。
使用时无需扭力调整
不需进行细微的扭矩调整即可使用。
GEAR-TL
构造、外部尺寸
GEAR-TL
単位：mm

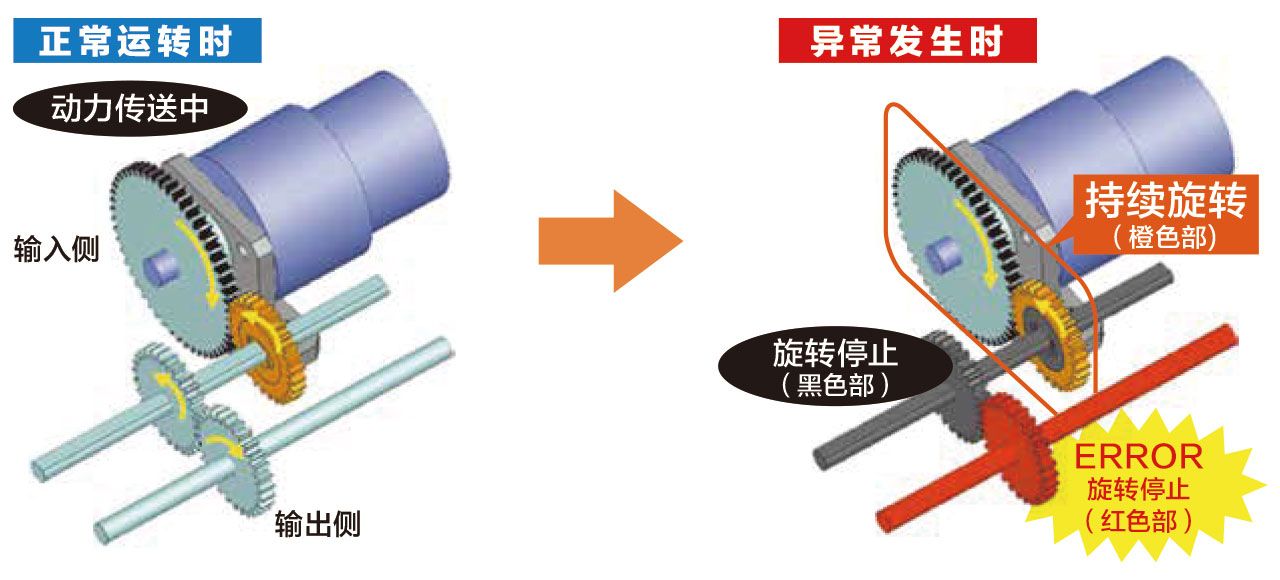

动作示意图
式样
| 型号 | GEAR-TL | |
|---|---|---|
| 旋转方向 | CW、CCW 顺时针/逆时针方向都可以 | |
| 滑移扭力 | 0.1N·m（1kgf·cm以上） | |
| 尺寸 | 纵向径 | 齿轮形状的情况下，M1、Z28可以对应 连轴器形状情况下，φ20可以对应 |
| 横向径 | 6mm | |
| 轴径 | φ6、φ8可以对应（轴内D形口） | |
开发中产品，形状、规格如有变化，恕不预告。
产品目录下载
GEAR-TL820 KB
用途
- OA机器、娱乐机器、游戏机器
- 简易的位置保持
- 超负荷保护
