RDS
只需简单控制ON / OFF开关即可切换输出旋转方向！
特性
只需通过电源ON / OFF即能进行切换
不需复杂的控制，仅通过控制ON /OFF即能实现旋转方向的切换。
灵敏的反应
采用离合器技术，能瞬间切换旋转方向。
作为机构部件提供
无需调节齿轮比，控制单元等复杂设计。
小巧的体积
相比齿轮组合机构更细小，实现空间节省。
（轴长：50.6，齿轮最小外径φ34）
简易安装
在安装过程中无需进行调整，安装简易。
RDS

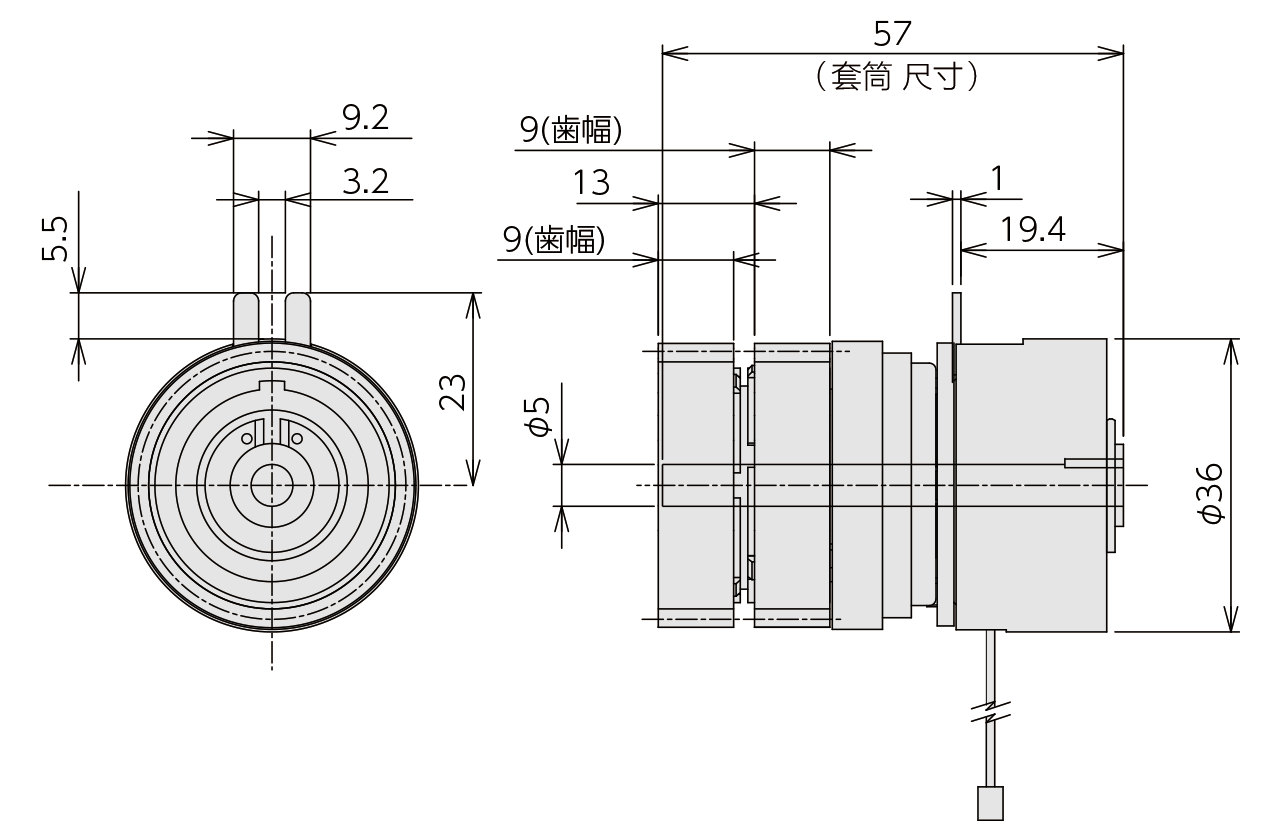

构造、外部尺寸
RDS
単位：mm
动作说明
入力与出力反向亦可动作
※电源OFF：反转、电源ON：正转
式样
| 型号 | RDS |
|---|---|
| 定格电压 | DC24V |
| 电容 | 3.0W |
| 扭力 | 0.147N・m（1.5kgfcm） |
| 空转扭力 | 0.049N・m（50gfcm以下（顺时针转时）） |
| 着力方式 | 齿轮 |
| 回转方向 | CW \ CCW都可以 |
| シャフト長 | 50.6mm |
形状、式样等可能会有变更
カタログダウンロード
RDS718 KB
用途
办公室自动化设备
- 打印机双面打印机构
游乐器
- 可进行方向切换的游乐器机构
工业设备
- 搅拌机
- 滚动式水牌
- 搬运设备
- 售票机等门票的插入和排出机制
